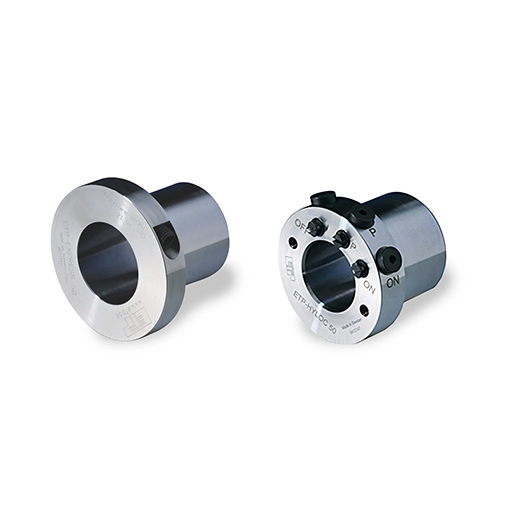

在现代工业传动系统中，重载、高频振动、精密定位等复杂工况对联结部件的性能提出了严苛要求。ETP液压涨套作为瑞典ETP公司深耕液压联结技术的核心产品，凭借液压驱动的精准控制能力和高强度的结构设计，成功破解了传统机械联结在重载场景下的松动、磨损等痛点，成为轧钢、矿山、船舶等重型工业领域的首选传动部件。其以液压压力为动力源，通过弹性变形实现轴与轮毂的无键紧密联结，既保证了超大扭矩的稳定传递，又具备便捷拆装的优势，推动了重型机械传动技术的升级迭代。
ETP液压涨套的结构设计充分适配重载工况的需求，采用"双层淬火钢轴套+铸铁锥度活塞+密封液压腔"的核心结构组合。其中，双层轴套选用高强度淬火合金钢材质，经过多道热处理工艺加工，硬度可达HRC58-62，不仅具备优异的抗磨损性能，还能在高压作用下产生均匀的弹性变形，避免局部应力集中导致的部件开裂。铸铁锥度活塞采用精密铸造工艺成型，锥面光洁度达到Ra0.8μm，与轴套的配合间隙控制在0.01-0.03mm之间，确保液压推力能高效转化为径向胀紧力。液压腔采用多重密封设计，选用耐高压丁腈橡胶密封圈配合金属挡圈，密封压力可达100MPa，有效防止液压油泄漏，适配长期连续运转的工况。
在关键性能参数上，ETP液压涨套展现出卓越的重载适配能力。不同规格产品的额定传递扭矩覆盖500N·m至200000N·m，适配轴径范围从30mm到500mm，可满足从小型重载设备到超大型机械的传动需求。其径向跳动误差控制在≤0.02mm，同轴度精度达到0.01mm/m，即使在高速运转状态下也能保持稳定的传动精度，减少设备振动对加工精度或运行稳定性的影响。值得一提的是，该产品通过HFC表面强化处理后，传递扭矩可提升至原规格的2倍，且重量仅增加15%，为设备轻量化设计提供了可能。在拆装性能上，ETP液压涨套可反复拆装500次以上，仍能保持初始精度的90%以上，大幅降低了设备维护成本。
工作原理方面，ETP液压涨套基于帕斯卡定律实现精准的胀紧与松开控制。安装时，首先将涨套套装在轴与轮毂的配合位置，用专用钢塞封堵闲置的液压接口，随后将高压油泵通过快速接头与指定接口连接。启动油泵后，逐步提升油压至技术手册规定的额定压力（通常为80-100MPa），并保持该压力5-10秒，使液压腔内部压力均匀传递至锥度活塞。活塞在液压推力作用下沿轴向移动，通过锥面配合将轴向力转化为径向胀紧力，推动内套收缩抱紧传动轴，外套膨胀紧贴轮毂内壁，形成过盈配合。此时关闭油泵并卸下连接管路，涨套依靠自身结构的自锁特性保持胀紧状态，即使在强烈振动或冲击载荷下也不会自行松动。拆卸时，重新连接高压油泵并施加略高于安装压力的油压，推动活塞反向复位，待油压表显示压力降至零后，再小幅加压确认活塞回到初始位置，即可轻松分离轴与轮毂，整个过程不会对轴和轮毂造成损伤。
在应用场景中，ETP液压涨套在轧钢行业的表现尤为突出。在热轧带钢生产线中，轧辊与驱动轴的联结需承受高达150000N·m的扭矩和剧烈的冲击载荷，传统键连接易出现键槽磨损、轴颈变形等问题，导致设备停机维护。采用ETP液压涨套后，通过均匀的胀紧力实现无应力联结，不仅传递扭矩稳定，还能吸收部分振动，使轧辊运转精度提升20%，设备故障率降低60%，年维护成本节省近百万元。在矿山机械领域，其用于破碎机主轴与飞轮的联结，面对粉尘、潮湿的恶劣工况，多重密封设计确保液压系统不受污染，连续运转寿命可达18个月以上，较传统联结部件提升了3倍。
造纸机械也是ETP液压涨套的核心应用领域之一。在大型纸机的压光辊传动系统中，多个辊轴需保持严格的同步运转，否则会导致纸张出现褶皱或厚薄不均。ETP液压涨套凭借0.01mm/m的同轴度精度，确保了辊轴的同步性，使纸张厚度公差控制在±0.005mm以内，产品合格率提升15%。此外，在船舶推进系统中，其用于螺旋桨轴与减速箱的联结，可承受海水腐蚀和交变载荷，在-20℃至80℃的温度范围内保持稳定性能，确保船舶航行的安全性。
使用ETP液压涨套时，需遵循严格的操作规范以保障性能发挥。液压油应选用SAE80W号专用传动油，加油前需过滤杂质，避免污染液压腔导致密封件磨损。安装前需用丙酮或酒精彻底清洁涨套与轴、轮毂的接触面，去除油污和锈迹，若接触面存在键槽，需用专用填充块填补，防止局部贴合不紧密。加压过程中需缓慢升压，避免压力骤升导致部件变形，每次拆装后需检查密封圈状态，发现老化或损伤及时更换。定期维护时，需检测液压腔密封性，若出现渗油现象，应及时更换密封件并重新加压。遵循这些规范，可充分发挥ETP液压涨套在重载场景下的优势，为设备稳定运行提供可靠保障。
